宁夏长庆高级中学2018-2019学年高二上学期第二次月考物理试卷

  • 宁夏
  • 2019-02-11
  • 高二年级
  • 月考考试
  • 40次

收藏 纠错 题号:8951659 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:2次

甲、乙两个电阻,它们的伏安特性曲线画在一个坐标系中如图所示,则(   )
www.xiangpi.com
A.甲的电阻是乙的电阻的1/3
B.把两个电阻两端加上相同的电压,通过甲的电流是通过乙的两倍
C.欲使有相同的电流通过两个电阻,加在乙两端的电压是加在甲两端电压的1/3倍
D.甲的电阻是乙的电阻的2倍

收藏 纠错 题号:8951667 题型:单选题 日期:2019-02-11 试题难度:中等

如图所示,电解池内有一价离子的电解液,时间t内通过溶液内截面S的正离子数是n1,负离子数是n2,设元电荷为e,以下解释中正确的是(   )
www.xiangpi.com
A.正离子定向移动形成电流方向从A→B,负离子定向移动形成电流方向从B→A
B.溶液内正负离子向相反方向移动,电流抵消
C.溶液内电流方向从A到B,电流
D.溶液内电流方向从A到B,电流

收藏 纠错 题号:8399486 题型:单选题 日期:2017-10-26 试题难度:中等 组卷:12次 引用:2次

下列有关电压与电动势的说法中正确的是(   )
A.电压与电动势的单位都是伏特,所以电动势与电压是同一物理量的不同叫法
B.电动势就是电源两极间的电压
C.电动势公式www.xiangpi.com中的www.xiangpi.com与电压www.xiangpi.com中的www.xiangpi.com是一样的,都是电场力做的功
D.电动势是反映电源把其他形式的能转化为电能的本领强弱的物理量

收藏 纠错 题号:1346738 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:22次 练习:1次 引用:2次 正确率:100%

如图所示,当开关S断开时,电压表示数为3V,当开关S闭合时,电压表示数为1.8V,则外电阻R与电源内阻r之比为(   )
www.xiangpi.com
A.5︰3       B.3︰5       C.2︰3       D.3︰2

收藏 纠错 题号:6117274 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:21次 引用:3次

如图为两个独立电路A和B的路端电压与其总电流I的关系图线,则下列说法错误的是(   )
www.xiangpi.com
A.路端电压都为U1时,它们的外电阻相等
B.电流都是I1时,两电源内电压相等
C.电路A的电动势大于电路B的电动势
D.A中电源的内阻大于B中电源的内阻

收藏 纠错 题号:1356173 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:10次 引用:13次

如图的电路中,在滑动变阻器的滑片P向上端a滑动过程中,两表的示数情况为(   )
www.xiangpi.com
A.电压表示数增大,电流表示数减小
B.电压表示数减小,电流表示数增大
C.两电表示数都增大
D.两电表示数都减小

收藏 纠错 题号:8951709 题型:单选题 日期:2019-02-11 试题难度:中等

如图,直线A为电源的路端电压U与电流I关系的图象,直线B是电阻R的两端电压U与电流I的关系图象.用该电源与电阻R组成闭合电路,电源的输出功率和效率分别为(   )
www.xiangpi.com
A.4 W, 33%         B.2 W, 33%
C.2 W, 67%          D.4 W, 67%

收藏 纠错 题号:469296 题型:单选题 日期:2017-07-25 试题难度:中等 组卷:1次 引用:2次

一台额定电压为的电动机,它的电阻为,正常工作时通过的电流为,则(    )
A.电动机t秒内产生的热量是www.xiangpi.com
B.电动机t秒内产生的热量是www.xiangpi.com
C.电动机的功率为www.xiangpi.com
D.电动机的功率为www.xiangpi.com

收藏 纠错 题号:8744910 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:4次 练习:1次 正确率:100%

一粗细均匀的镍铬丝,截面直径为d,电阻为R.把它拉制成直径为d/10的均匀细丝后,它的电阻变为(   )
A.R/1000     B.R/100      C.100R       D.10000R

收藏 纠错 题号:5077161 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:74次 引用:2次

如图所示,电源电动势E=10V,内阻r=0.2Ω,标有“8V 16W”的灯泡L恰好正常发光,电动机线圈电阻R0=0.15Ω,则电源的输出功率为(   )
www.xiangpi.com
A.16W        B.440W       C.80W        D.400W

收藏 纠错 题号:8951744 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:1次

如图所示的电路,水平放置的平行板电容器中有一个带电液滴正好处于静止状态,现将滑动变阻器的滑片P向左移动,则(   )
www.xiangpi.com
A.电容器中的电场强度将增大
B.电容器上的电荷量将增大
C.电容器的电容将减小
D.液滴将向下运动

收藏 纠错 题号:8951758 题型:单选题 日期:2019-02-11 试题难度:中等

如图所示是一个多用电表的简化电路图。S为单刀多掷开关,通过操作开关,接线柱O可以接通1,也可以接通2、3、4、5或6。下列说法正确的是(   )
www.xiangpi.com
A.当开关S分别接1或2时,测量的是电流,其中S接1时量程较大
B.当开关S分别接3或4时,测量的是电阻,其中A是黑表笔
C.当开关S分别接5或6时,测量的是电阻,其中A是红表笔
D.当开关S分别接5或6时,测量的是电压,其中S接5时量程较大

收藏 纠错 题号:4010275 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:5次 引用:2次

如图所示,由门电路组成的电路,输出端为“1”,指示灯L亮,输出端为“0”,指示灯L不亮,现要使灯L亮,则A、B两输入端分别是(   )
www.xiangpi.com
A.“1”、“1”                     B.“0”、“0”
C.“1”、“0”                     D.“0”、“1”

收藏 纠错 题号:8951776 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:1次

如图是根据某次测定电源的电动势和内阻的实验记录的数据作出的U-I图象,下列关于这个图象的说法中正确的是(   )
www.xiangpi.com
A.纵轴截距表示待测电源的电动势,即E=3.0V
B.横轴截距表示短路电流,即I0=0.6A
C.根据www.xiangpi.com,计算出待测电源内阻为5Ω
D.根据,计算出待测电源内阻为50Ω

收藏 纠错 题号:6288528 题型:单选题 日期:2019-02-11 试题难度:中等 组卷:80次 引用:11次

如图所示,电源电动势为6V,当开关接通时,灯泡L1和L2都不亮,用电压表测得各部分电压Uad=0,Uab=6V,Ucd=6V,由此可以判定(   )
www.xiangpi.com
A.L1和L2的灯丝都断了     B.L2的灯丝断了
C.L1的灯丝断了     D.变阻器R断路

收藏 纠错 题号:8951785 题型:多选题 日期:2019-02-11 试题难度:中等

如图,a、b、c、d是滑动变阻器的四个接线柱,现把此变阻器串联接入电路中,并要求滑片P向接线柱c移动时,电路中的电流减小,则接入电路的接线柱可能是(   )
www.xiangpi.com
A.a和b       B.a和c       C.b和c       D.b和d

收藏 纠错 题号:6212937 题型:多选题 日期:2019-02-11 试题难度:中等 组卷:60次 引用:4次

两只完全相同的灵敏电流计改装成量程不同的电压表V1、V2,如果将两表串联起来后去测某一线路的电压,则两只表(   )
A.读数相同
B.指针偏转的角度相同
C.量程大的电压表读数大
D.量程大的电压表读数小

收藏 纠错 题号:8951793 题型:多选题 日期:2019-02-11 试题难度:中等

某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在了同一坐标系上,如图中的a、b、c所示,根据图线可知(   )
www.xiangpi.com
A.反映Pr变化的图线是c
B.电源电动势为6V
C.电源内阻为1Ω
D.当电流为0.5A时,外电路的电阻为6Ω

收藏 纠错 题号:8951798 题型:填空题 日期:2019-02-11 试题难度:中等 组卷:3次

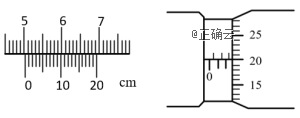

某学生在测量均匀圆柱体的电阻率的实验中,用20分度的游标卡尺测量其长度,由图可知其长度为cm;用螺旋测微器测量其直径,由图可知其直径为mm;
www.xiangpi.com

收藏 纠错 题号:8784267 题型:实验题 日期:2019-02-11 试题难度:中等 组卷:21次 引用:3次

某同学用伏安法测定待测电阻Rx的阻值(约为10kΩ),除了Rx,开关S、导线外,还有下列器材供选用:
A.电压表(量程0~1V,内阻约10kΩ)
B.电压表(量程0~10V,内阻约100kΩ)
C.电流表(量程0~1mA,内阻约30Ω)
D.电流表(量程0~0.6A,内阻约0.05Ω)
E.电源(电动势1.5V,额定电流0.5A,内阻不计)
F.电源(电动势12V,额定电流2A,内阻不计)
G.滑动变阻器R0(阻值范围0~10Ω,额定电流2A)
1.为使测量尽量准确,电压表选用,电流表选用,电源选用。(均填器材的字母代号);
2.画出测量Rx阻值的实验电路图
3.该同学选择器材、连接电路和操作均正确,从实验原理上看,待测电阻测量值会其真实值(填“大于”“小于”或“等于”),原因是.

收藏 纠错 题号:1352271 题型:计算题 日期:2019-02-11 试题难度:中等 组卷:2次

如图所示电源总功率为15W,电源的输出功率为12W,电阻R1为4Ω,R2为6Ω,R3为0.6Ω,求:
www.xiangpi.com
1.A、B两端的电压;
2.电源电动势

收藏 纠错 题号:8951867 题型:问答题 日期:2019-02-11 试题难度:中等

如图所示,用电动势为E、内阻为r的电源,向滑动变阻器R供电。改变变阻器R的阻值,路端电压U与电流I均随之变化。
www.xiangpi.com
1. 以U为纵坐标,I为横坐标,在图中画出变阻器阻值R变化过程中U-I图像的示意图,并说明U-I图像与两坐标轴交点的物理意义。请在图画好的U-I关系图线上任取一点,画出带网格的图形,以其面积表示此时电源的输出功率;
www.xiangpi.com
2.请推导该电源对外电路能够输出的最大电功率及条件。
3.请写出电源电动势定义式,并结合能量守恒定律证明:电源电动势在数值上等于内、外电路电势降落之和。
