浙江省东阳中学2017-2018学年高二下学期期中考试技术试卷 通用技术

  • 浙江
  • 2018-09-17
  • 高二年级
  • 期中考试
  • 452次

收藏 纠错 题号:8770970 题型:选择题 日期:2018-09-17 试题难度:中等

下列器件不可作为传感器的是(   )
A.发光二极管     B.热敏电阻     C.霍尔元件     D.干簧管

收藏 纠错 题号:8770980 题型:选择题 日期:2018-09-17 试题难度:中等

某电阻出厂时,其电阻值标法采用两位有效数字色标法,色环依次为棕、红、橙、银,则它的电阻值为(   )
A.12Ω       B.120Ω      C.1.2kΩ     D.12kΩ

收藏 纠错 题号:8276414 题型:选择题 日期:2018-09-17 试题难度:中等 组卷:11次 练习:2次 引用:3次 正确率:100%

三极管在饱和导通状态时,下列说法中不正确的是(   )
A.发射结和集电结均处于正向偏置状态
B.小功率管的饱和压降小于0.6V,锗管的饱和压降小于0.3V
C.集电极与发射极之间相当于一个接通的开关
D.集电极电流受基极电流的控制

收藏 纠错 题号:8770987 题型:选择题 日期:2018-09-17 试题难度:中等

测得某正常工作电路中,晶体管三个管脚电压分别为6.7V、2.4V、1.7V,可判断出分别为三极管的________极、________极、________极,此三极管处于________的工作状态。下列分析正确的是(   )
A.b,c,e,饱和     B.e,b,c,放大     C.e,c,b,截止     D.c,b,e,放大

收藏 纠错 题号:8770992 题型:选择题 日期:2018-09-17 试题难度:中等

在某次实验中,小明利用多用电表测定某电阻阻值。首先,他将选择开关置于“×100”挡处进行测量,结果发现指针停留在欧姆挡刻度值“300”附近。为了测量结果更准确,小明又重新测定。下列说法正确的是(   )
A.应该将开关改置于“×10”处
B.应该将选择开关保持原挡
C.换挡之后必须重新欧姆调零,才能进行测量
D.换挡之后必须重新机械调零,才能进行测量

收藏 纠错 题号:8770998 题型:选择题 日期:2018-09-17 试题难度:中等

小黄同学用指针式多用电表检测某三极管,将多用电表欧姆挡置于R×1k,把黑表笔接三极管的其中一个引脚“J”,将红表笔分别接在其余两个引脚上,两次测得的电阻值都很小(约500Ω),再将红表笔接三极管的引脚“J”,将黑表笔分别接在其余两个引脚上,两次测得的电阻值都很大(约100kΩ)。根据以上检测结果,以下判断错误的是(   )
A.该三极管为NPN型管
B.该三极管的引脚“J”为基极
C.该三极管的引脚“J”为发射极
D.该三极管没有损坏

收藏 纠错 题号:8771001 题型:选择题 日期:2018-09-17 试题难度:中等

下列在有关电路板上元器件的焊接要求,说法不适当的是(   )
A.焊件表面应是清洁的,油垢、锈斑都会影响焊接
B.对黄铜等表面易于生成氧化膜的材料,可以借助于助焊剂先对焊件表面进行镀锡浸润后,再行焊接
C.要有适当的加热温度,使焊锡料具有一定的流动性才能焊牢,但温度也不可过高,过高时容易形成氧化膜而影响焊接
D.焊接时一次不成功不要紧,可以多次长时间反复烫焊,焊锡用量尽可能多一点

收藏 纠错 题号:8303142 题型:选择题 日期:2018-09-17 试题难度:中等 组卷:9次

电梯都配有超载报警系统,其工作原理是:传感器检测电梯的载重量,控制电路进行判断,若载重超过设定值则接通电子开关,报警器发出声、光信号进行报警。关于该报警控制系统,下列说法正确的是(   )
A.被控对象是电梯                  B.控制器是电子开关
C.执行器是报警器                  D.输出量是有无声光信号

收藏 纠错 题号:8300872 题型:选择题 日期:2018-09-17 试题难度:中等 组卷:5次 练习:2次

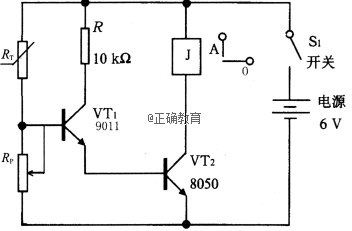

如下图所示是一个水箱恒温自动控制系统模型,其RT为正温度系数的热敏电阻,主要接收水温信息(安装时它是浸在水中),VT1、VT2和R是信号处理电路(控制器),J是继电器,它的开关是电热棒的电源开关,RP用来设定温控点。根据水箱恒温自动控制系统的工作过程,下列说法错误的是(   )
www.xiangpi.com
A.当水温达到设定温控点时,继电器J停止工作
B.当水温低时,RT阻值小,VT1、VT2将导通
C.继电器J是该系统的执行部件
D.当水温上升时,热敏电阻RT阻值变小

收藏 纠错 题号:8771084 题型:选择题 日期:2018-09-17 试题难度:中等

请根据所列的真值表,从四幅图中选出与之相对应的一个门电路(   )
输入输出
ABY
001
010
100
110
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8771088 题型:选择题 日期:2018-09-17 试题难度:中等

现需要设计一水箱水温提醒器,用正温度系数热敏电阻作为传感器,当水温上升到99 ℃时,蜂鸣器发出提醒声。以下符合上述设计要求的电路是(电路图中RT为热敏电阻)(   )
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8771093 题型:选择题 日期:2018-09-17 试题难度:中等

如图所示的基本触发器,在我们观察的时刻之前,曾加过高电平1触发信号的哪一端是(   )
www.xiangpi.com
A.
B.
C.
D.

收藏 纠错 题号:8771098 题型:选择题 日期:2018-09-17 试题难度:中等

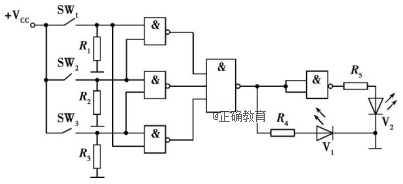

如图所示电路,依次闭合开关SW2 SW3后,发光二极管V1、V2状态正确的是(   )
www.xiangpi.com
A.V1灭,V2灭     B.V1灭,V2亮     C.V1亮,V2灭     D.V1亮,V2

收藏 纠错 题号:8771105 题型:选择题 日期:2018-09-17 试题难度:中等

小明想设计一个游泳池的自动水位控制系统,选用了一款1kW的水泵。在选用继电器控制水泵工作时,应选择的继电器是(   )
A.线圈额定直流电压6V,工作参数、1A、250V、AC
B.线圈额定直流电压12V,工作参数、10A、300V、DC
C.线圈额定直流电压6V,工作参数、10A、250V、AC
D.线圈额定直流电压12V,工作参数、10A、200V、AC

收藏 纠错 题号:8771109 题型:选择题 日期:2018-09-17 试题难度:中等 组卷:2次

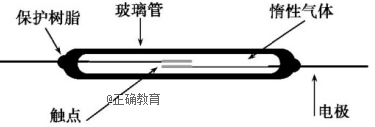

如图所示是干簧管的外形和内部结构,以下说法不正确的是(   )
www.xiangpi.com
A.电子控制系统中,干簧管是获取外部信息的一种途径
B.干簧管是一种磁敏传感器,当有磁铁靠近时,干簧管处于“关断”状态
C.干簧管能把磁场信号转换为电流信号
D.干簧管的两个电极没有正负之分

收藏 纠错 题号:8771123 题型:选择题 日期:2018-09-17 试题难度:中等

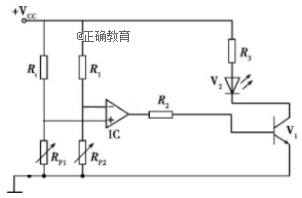

如图所示为某简易高温报警装置的电路图。以下对该电路的分析中不正确的是(   )
www.xiangpi.com
A.Rt是负温度系数的热敏电阻
B.将RP1调大,报警温度被调低
C.将RP2调小,报警温度被调高
D.温度升高,到达报警温度时,V1导通

收藏 纠错 题号:8771127 题型:选择题 日期:2018-09-17 试题难度:中等

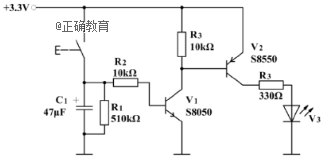

如图所示为某同学设计的台灯延时电路,下列分析正确的是(   )
www.xiangpi.com
A.摁下按钮开关时,电容充电时间取决于C1R1
B.V1截止时,V2导通,发光二极管V3
C.如果发光二极管V3损坏,可以用家里普通的照明灯泡代替
D.按下开关并松开后,C1同时对R1和三极管V1放电

收藏 纠错 题号:8771130 题型:选择题 日期:2018-09-17 试题难度:中等

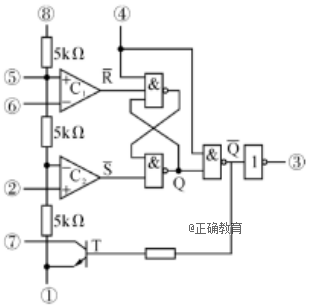

如图所示是555时基电路的内部原理图,由两个运算放大器,基本RS触发器,门电路及三极管等元器件构成。下列关于555时基电路的说法中错误的是(   )
www.xiangpi.com
A.555时基电路中的基本RS触发器是由两个与非门构成
B.当④脚为低电平(0)时,③脚始终为低电平(0),和②⑥两脚电平高低无关
C.当③脚为高电平(1)时,①⑦两脚间导通
D.当⑧脚接电源Vcc;①脚接地;⑤脚通过一个电容接地时,运放器C1的“+”输入脚的电平为2/3Vcc

收藏 纠错 题号:8771154 题型:作图题 日期:2018-09-17 试题难度:中等

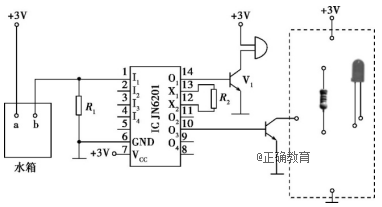

如图所示是小明设计的水箱水位报警电路,当水淹没a、b两个金属探头后,蜂鸣器发声报警。该电路的主控芯片采用JN6201音乐集成芯片。
www.xiangpi.com
1.当喇叭发出声音时,三极管V1的工作状态为(在①饱和;②放大;③截止中选择一项,将序号填写在“___”处);
2.小明想在原电路的基础上增加闪光报警,请你在虚线框内选择合适的端子连接发光二极管和电阻,当水淹没a、b两个金属探头后,发光二极管闪烁,否则发光二极管熄灭。要求采用共发射极接法;
www.xiangpi.com

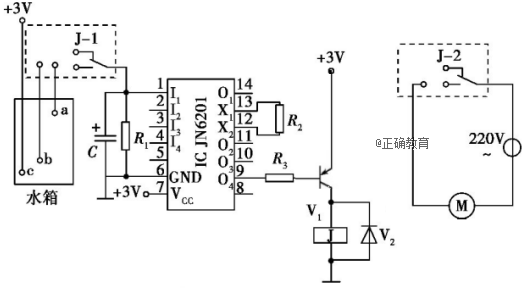

3.小明想用JN6201设计一个如图所示水箱水位的控制系统,当水位低于低水位b时,水泵抽水,当水位到达高水位a时,水泵停止抽水。请你在图中虚线框内选择合适的端子连接;
www.xiangpi.com
4.小明想在第2小题的水箱水位控制电路的基础上增加手动加水功能,则如图所示手动开关可以(在①并联在R1两端;②并联在继电器线圈两端;③并联在V1的集电极和发射极两端中选择一项,将序号填写在“___”处)。

收藏 纠错 题号:8771163 题型:作图题 日期:2018-09-17 试题难度:中等

如图所示是某水族箱温度自动控制装置部分电路,集成电路是555已知Rt1和Rt2都是负温度系数热敏电阻,请完成以下任务。
www.xiangpi.com
1.当Rt1检测到温度小于20℃时,开始加热,Rt2检测到温度大于24℃时,停止加热,请在图中A、B两个虚框中连线;
2.假如想要调节成18℃到26℃的温度区间,应该是(在①Rp1调大,Rp2调小;②Rp1调小,Rp2调大;③Rp1和 Rp2都调大中选择一项);
3.请你从下图虚框中选择合适的接头与逻辑门电路的输入和输出端相连,并在方框内画出一个适合的逻辑门符号,使得水位过低时电热水器不加热。
www.xiangpi.com
