浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

  • 浙江
  • 2018-08-09
  • 高二年级
  • 期中考试
  • 118次

收藏 纠错 题号:8300837 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:1次 练习:8次 正确率:50.0%

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是深圳市某科技有限公司开发的人形机器人——阿尔法二代。关于该机器人的相关技术,下列说法不正确的是(   )
www.xiangpi.com
A.既能做各种复杂的动作,还能辅助治疗自闭症患者,体现了技术的综合性
B.与第一代只能模仿人类做出各种动作相比,阿尔法二代更加智能,能听懂人话,能与人互动,体现了技术的创新性
C.该公司在舵机伺服系统方面,拥有自主知识产权,体现了技术的专利性
D.未来的阿尔法机器人将涉足家庭陪护、机器人教育等更多智能化的工作领域,势必对社会劳动力结构产生深刻影响。人们需要不断学习新的技能,从而适应劳动力市场变化

收藏 纠错 题号:8301187 题型:选择题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是一款新型的弯柄平板锉(手柄弯曲60°)。从设计中的人机关系角度分析,以下说法中不正确的是(   )
www.xiangpi.com
A.手柄的颜色不属于人机设计要考虑的内容
B.手柄的长度主要取决于手掌宽度,考虑了人体的静态尺寸
C.手柄无突出的锐边和棱角,实现了安全目标
D.以手柄的弯曲代替手腕的弯曲,有效减少作业者右臂疲劳度,实现了舒适目标

收藏 纠错 题号:8722106 题型:选择题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

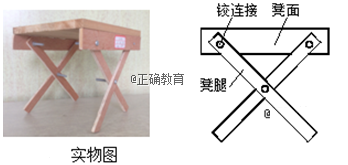

通用技术老师要求学生利用15mm厚的多层板设计一款便携式木质小板凳。如图所示是某小组的设计方案,完成第1-2题。
www.xiangpi.com
1.该小组同学对自主设计的小板凳进行了测试和评价,评价结果如图所示。以下对坐标图的分析中不正确的是(   )
www.xiangpi.com
A.成本较高
B.稳固性较差
C.携带很不方便
D.易于制造
2.该组同学发现,原有方案在收纳时,无法折叠成预想的效果(如图所示)。于是,提出了如下四个改进措施,其中合理的是(   )
www.xiangpi.com
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8302333 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:2次 练习:2次

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是一个模型的立体图,其正确的三视图是(   )
www.xiangpi.com
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8722128 题型:选择题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

某同学欲将一块120×50×2的铁板加工成如图所示的轮叉。完成第1-2题。
www.xiangpi.com
1.为确保安装轮轴的两个孔的位置精度符合使用要求,以下加工流程中合理的是(   )
A.锯割→划线→锉削→划线→钻孔→弯折
B.划线→钻孔→锉削→划线→锯割→弯折
C.划线→锯割→锉削→弯折→划线→钻孔
D.划线→弯折→锯割→锉削→划线→钻孔
2.制作支架的过程中,以下操作中不正确的是(   )
A.使用划规划弧线时,尽量一次划成
B.使用钢锯锯割时,尽量多使用锯条的中间部分
C.用平锉锉削支架的弧面部分
D.钻孔时带防护眼镜

收藏 纠错 题号:8302612 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:3次

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是古代弓箭发射器,图中绞杆、绞轴、主弓的受力形式分别为(   )
 www.xiangpi.com
A.受拉、受拉、受拉
B.受弯曲、受扭转、受弯曲
C.受拉、受弯曲、受弯曲
D.受弯曲、受扭转、受拉

收藏 纠错 题号:8722135 题型:选择题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是一款电动平衡车。该系统主要由控制器、陀螺仪、电机、蓄电池、车体等部分组成。关于该系统,下列说法不正确的是(   )
www.xiangpi.com
A.系统整体具有的代步功能是各要素在孤立状态下所没有的。这体现了系统的整体性
B.若电池电芯不合格,则会影响平衡车中充电器的正常工作。这体现了系统的相关性
C.当车身前倾或后倾时,车轮会随之前进或后退,以维持车身平衡。这体现了系统的动态性
D.这款车不但短途代步非常方便,还可以有效缓解资源的消耗和空气污染。这体现了系统的目的性

收藏 纠错 题号:8722174 题型:选择题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

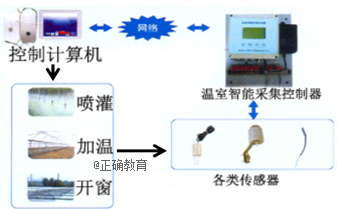

如图所示是网络型温室智能控制系统示意图。该系统可实时采集、存储温室内的环境信息(室内温度、土壤湿度、CO2浓度、光照等环境参数),然后通过网络将数据传输给控制计算机,并按控制计算机的命令对温室的执行机构进行控制,从而实现对温室的智能控制。下列关于该控制系统的说法,错误的是(   )
www.xiangpi.com
A.控制器是控制计算机
B.输出量是实际的温室环境信息
C.执行器温室智能采集控制器
D.检测装置是各类传感器

收藏 纠错 题号:8302570 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:4次

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

图示是一个简易的光控灯电路。合上开关K,电路工作,当外界光线暗到一定的程度,Rg阻值很大,LED灯亮;当外界光线亮到一定的程度,Rg阻值很小,LED灯灭。分析该电子控制电路,下列判断错误的是(   )
www.xiangpi.com
A.图中三极管V2型号是PNP型
B.图中的C是电解电容
C.外界光线很亮时,三极管V1应处于饱和状态
D.电路正确安装后,调试中发现外界光线很亮,LED灯没灭,可以增大R1阻值

收藏 纠错 题号:8302658 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:3次 练习:1次

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

小型家用轿车一般有四个车门,都装有车门开关检测装置,检测到任意一个车门没有关好就会亮起警报灯,如图所示是实现该功能的电子电路图,四个开关安装在四个门上,门关好时开关闭合,请问虚线框中的逻辑门电路应该是(   )
www.xiangpi.com
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8302482 题型:选择题 日期:2018-08-09 试题难度:中等 组卷:4次 练习:4次 正确率:50.0%

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

小明在电子技术实验室使用机械指针多用电表检测各种电子元件,下列说法不正确的是(   )
A.测量三极管的正向电阻时,通常取档位R×100Ω或R×1KΩ
B.测量电阻时,表盘上的Ω刻度线右端为零,左端是∞
C.测量二极管的正向阻值时,应将红表笔接二极管的负极,黑表笔接二极管的正极
D.测量电阻直流电压时,红表笔应接低电位,黑表笔应接高电位

收藏 纠错 题号:8722200 题型:填空题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

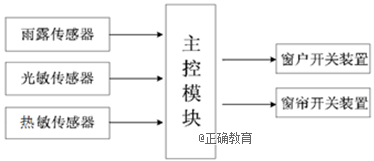

下面是国家专利网上公布的某项实用新型专利,请根据示意图和描述,回答以下问题。
本发明公开了一种单片机的智能窗控制系统,属于智能家居控制系统技术领域。该系统包括主控模块、与主控模块连接的传感器模块、窗户开关装置、窗帘开关装置;所述传感器模块包括雨露传感器、光敏传感器;所述主控模块用于接收传感器模块发来的信号,然后再输出指令控制窗户开关装置或窗帘开关装置进行开关窗或开关窗帘的动作。该控制系统具有功能完善、安装方便、使用方便的优点,能够满足广大用户不同要求。
www.xiangpi.com
1.该系统的控制手段和控制方式分别属于。(在“①手动控制;②自动控制;③开环控制;④闭环控制”中选择合适的选项,将序号填在“横线”处);
2.主控模块和开关装置在该控制系统中分别属于。(在“①控制器;②执行器;③被控对象;④检测装置”中选择合适的选项,将序号填在“横线”处);
3.为了实现该控制系统更多的功能,下列优化措施合理的有。(在“①增加红外遥控器和红外接收模块,实现遥控;②增加手机程序和GSM模块,实现手机远程控制;③为了使窗帘和窗户能同步开关,应使用一个电动机;④增加报警模块,实现防盗功能;⑤传感器放在室外,根据天气情况实现控制”中选择合适的选项,将序号填在“横线 ”处);

收藏 纠错 题号:8722244 题型:作图题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

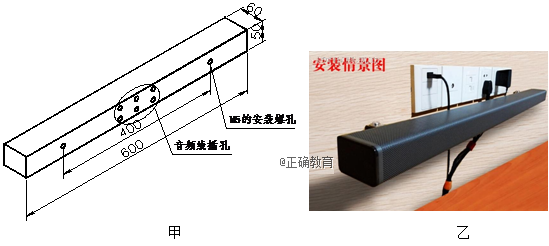

如图甲所示是一款条形音响的结构示意图。音响背板上有2个M5的安装螺孔,还有各种音频线插头接口。现需要设计一款挂架,用于将音响挂在墙面上,如图乙所示。挂架采用宽50mm、厚3mm、长度不限的钢板,辅助材料自选。挂架与墙面采用如图丙所示的塑料膨胀螺丝连接,其中自攻螺钉的尺寸为M5×30,螺丝尾部直径10mm。
挂架的设计要求如下:
A.为方便电线穿过,安装好后,音响与墙面应间距45mm,效果如图乙所示;
B.结构简单,安装方便。
www.xiangpi.com
www.xiangpi.com
1.画出挂架的设计草图,必要时用文字说明;
2.在设计草图上标注挂架的主要尺寸;

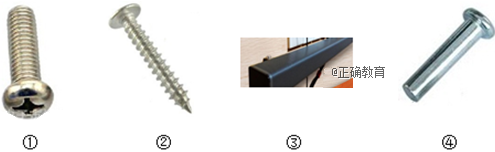

3.挂架与音响之间的连接件可以采用(在“①圆头螺栓;②自攻螺钉;③紧定螺钉;④铆钉”中选择一项,将序号填写在“横线”处)。
www.xiangpi.com

收藏 纠错 题号:8722253 题型:作图题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

请补全三视图中所缺的三条图线。
www.xiangpi.com

收藏 纠错 题号:8722311 题型:作图题 日期:2018-08-09 试题难度:中等

来源:浙江省诸暨市牌头中学2017-2018学年高二下学期期中考试通用技术试卷

如图所示是555时基电路的内部原理图,由两个运算放大器,基本RS触发器,门电路及三极管等元器件构成。各种逻辑关系见下表,完成下列各题。
www.xiangpi.com
6脚2脚3脚
<2/3VCC<1/3VCC1
>2/3VCC>1/3VCC0
<2/3VCC>1/3VCC保持
1.555时基电路内部有一个基本触发器,它由两个相同的门电路构成,该门电路(设A、B是逻辑输入,Y是逻辑输出)的逻辑关系是;
2.分析555时基电路内部原理图,4脚、8脚通常接Vcc,当三极管T导通,判断Q点状态(在“①高电平;②低电平”中选择合适的选项,将序号填写在“横线”处)

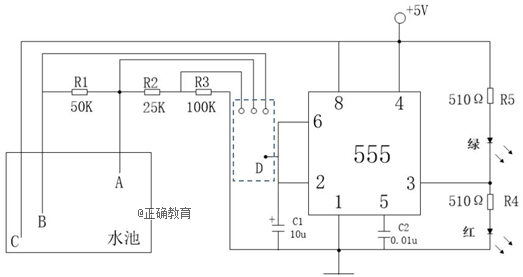

3.下图是利用555时基电路设计的水池水位灯光报警电路图,图中A、 B、C是三个电极检测点。当水位高于水位线A时,绿灯亮;当水位低于B点时,红灯亮;当水位处于A、 B之间时,3脚电位处于保持状态。该电路还不完整,请在虚线框内为D点连接合适位置,实现上述功能。(注意:假设水池中水的电阻为0)
www.xiangpi.com
4.在上图电路中,只是实现水池水位低于B点时灯光报警,不能实现水池水位的自动控制。为了实现水池水位自动控制,当水位高于水位线A时,水泵停机,停止给水池加水;水位低于水位线B时,水泵工作,给水池加水。要求用三极管(PNP型或NPN型,采用共发射极接法)、继电器等电子元器件控制水泵的开关,实现水池水位控制,请补全下图中方框处电路图,实现该功能。
www.xiangpi.com
