浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

  • 浙江
  • 2018-06-22
  • 高二年级
  • 期中考试
  • 376次

收藏 纠错 题号:8649838 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

下列关于如图所示的儿童餐椅的说法中正确的是(   )
www.xiangpi.com
A.增加制造成本,体现了技术的两面性
B.无需抱着孩子就坐让大人更加轻松,体现技术解放人的作用
C.综合普通座椅及儿童座椅功能,体现了技术的综合性
D.设计公司对该款儿童餐椅享有一定的权利,可使其在短时间内独占场,从而得到丰厚的回报,体现了技术的目的性

收藏 纠错 题号:8649851 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示的残疾人支撑杖,手杖高度可调,适合不同人的身高。把手处采用防过敏硅胶手柄套,使用时可以对手心穴位进行按摩保健。底部有橡胶防滑脚垫,防滑性高。手杖有多种颜色可供选择,满足不同人的需求。从人机关系的角度分析,以下说法中不合理的是(   )
www.xiangpi.com
A.防过敏硅胶手柄套,主要考虑了人机关系的健康目标
B.手杖有多种颜色可供选择,主要考虑了人的心理需求
C.手杖高度可调,主要考虑了人的动态尺寸
D.底部防滑橡胶脚垫的设计,主要考虑了人机关系的安全目标

收藏 纠错 题号:8649860 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

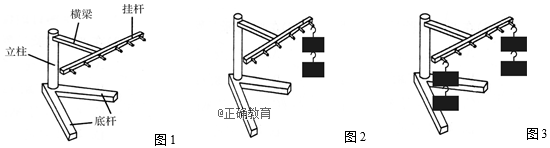

如图所示是某同学制作的木质挂架以及试验示意图,以下分析和评价的说法中错误的是(   )
www.xiangpi.com
A.两根底杆组成三角形主要是从设计分析的"环境"的角度考虑
B.采用木质材料主要是从设计分析的"物"的角度考虑
C.图2是测试结构稳定性的好坏的示意图
D.图3是测试结构强度的好坏的示意图

收藏 纠错 题号:8649871 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示的壁扇,安装时需要小范围转动调节安装的角度,以下连接件的安装孔设计合理的是(   )
www.xiangpi.com
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8649880 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示是某模型的三视图,下列模型中与其对应的是(   )
www.xiangpi.com
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8649895 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

下列加工操作中不符合操作要领的是(   )
A.www.xiangpi.com
     金属管的据割
B.www.xiangpi.com
            冲眼
C.www.xiangpi.com
       转孔时工件夹持
D.www.xiangpi.com
    金属割据的其据方法

收藏 纠错 题号:8649898 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示的垃圾桶,当用脚踩下打开桶盖时,各构件受力变形分析正确的是(   )
www.xiangpi.com
A.连杆主要受压,踏杆主要受弯曲,弹簧主要受压
B.连杆主要受拉,踏杆主要受弯曲,弹簧主要受压
C.连杆主要受压,踏杆主要受弯曲,弹簧主要受扭转
D.连杆主要受压,踏杆主要受压,弹簧主要受压

收藏 纠错 题号:8649902 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

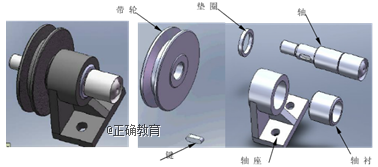

如图所示是轴支架的结构装配示意图。键安装在轴的键槽中,带轮键槽对准键套到轴上,垫圈安装在轴上并顶住带轮端面,防止带轮端面与轴座接触;轴衬安装在轴座上起支承润滑作用,其相对轴可转动,相对轴座不能运动。该部件需要以下五个装配环节:①安装垫圈;②安装带轮;③安装轴衬;④将键装入轴的键槽中;⑤将轴套入轴衬。则该轴支架的正确装配流程是(   )
www.xiangpi.com
A.③②⑤①④     B.⑤③①④②     C.③⑤④①②     D.③⑤①④②

收藏 纠错 题号:8649906 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示是某公司利用醋酸废水生产醋酸钠的工艺流程。醋酸废水直接排放将造成环境污染,该方法不仅解决了醋酸废水综合利用的问题,还生产出合格产品——醋酸钠(醋酸钠主要用于印染工业、肉类防腐、医疗、照相、电镀等)。从系统的角度分析,以下说法不正确的是(   )
www.xiangpi.com
A.该流程的设计需要运用化学、物理等知识,体现了系统分析的综合性原则
B.该设计既解决了废气问题,又生产出合格产品,一举两得,体现整体性原则
C.一段时间之后,蒸发浓缩性能会变差,体现系统的动态性
D.过滤环节出现问题,将会影响后续环节正常进行,体现系统的相关性

收藏 纠错 题号:8649910 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

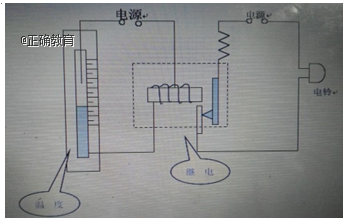

如图是一个温度控制报警系统示意图,关于这种温度控制报警系统控制方框图,下列说法不正确的是(   )
www.xiangpi.com
A.输入量是温度                    B.控制器是继电器
C.被控对象是电铃                   D.输出量是是否有铃声

收藏 纠错 题号:8649927 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图所示是某种磁控声光报警的电路图,请完成下面小题
1. 电路图中干簧管应选用的类型是(   )
www.xiangpi.com www.xiangpi.com www.xiangpi.com www.xiangpi.com
A B C D
A.A
B.B
C.C
D.D
2.下列对该电路的分析中不正确的是(   )
www.xiangpi.com
A.该三极管的类型是PNP,起到开关作用
B.R1和R2的作用是不一样的
C.发光二极管和蜂鸣器是同时同步的
D.当检测到磁场时,灯会亮、蜂鸣器会响

收藏 纠错 题号:8649939 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

小胡用三极管和热敏电阻(NTC)等设计制作一个温度报警电路,实现当低温时发光二极管点亮。以下能满足他设计要求的电路是(   )
A.www.xiangpi.com
B.www.xiangpi.com
C.www.xiangpi.com
D.www.xiangpi.com

收藏 纠错 题号:8649959 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

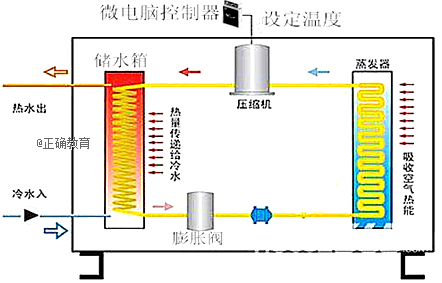

如图所示是空气能热水器控制系统。其工作过程是:温度传感器检测储水箱中的水温,把信号反馈给微电脑控制器,与设定的温度值进行比较,达到设定的温度值时,控制器控制蒸发器、压缩机关闭。请回答下列问题。
www.xiangpi.com
1.该定量控制系统的控制方式属于(在①闭环控制;②开环控制中选择一项,将序号填写在“______”处);
2.温度传感器在该控制系统中属于(在①输入处理装置;②检测反馈装置中选择一项,将序号填写在“_____”处);
3.该控制系统的执行器与控制量分别是(在①微电脑控制器;②蒸发器、压缩机;③热量;④温度值中选择合适的选项,将序号填写在“______”处);
4.温度传感器应该安装在里(在①膨胀阀;②蒸发器;③储水箱中选择一项,将序号填写在“______”处)。
5.使用时间过长后,微电脑控制器灵敏度会下降以及热传递效率会下降,以下优化措施合理的是(在①定期更换蒸发器和储水箱内的盘管;②定期清洗盘管上附着的水垢;③把冷水入口和热水出口对调互换使用中选择一项,将序号填写在“______”处)。

收藏 纠错 题号:8649978 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

如图为一吊扇,其吊杆是空心钢管,外径为30mm,上有一小孔,孔径为10mm。若需要把该吊扇固定在上方的水泥梁上,请设计吊杆与水泥梁之间的连接部件。具体设计要求如下:
www.xiangpi.com
A.用厚度为2mm、宽度为50mm的扁钢制作(长度不限);
B.连接部件与水泥梁之间的连接采用四个膨胀螺丝;
C.连接部件固定于水泥梁后要方便吊杆的安装;
D.连接部件通过膨胀螺丝固定时,由于膨胀螺丝固定的误差,在设计时要注意余量(说明:膨胀螺丝的规格如图1;螺栓的规格如图2)。
www.xiangpi.com
                           图1                                                             图2
请根据以上设计要求,完成下面的任务:
1.画出连接结构的设计草图,必要时用文字说明;
2.在设计草图上标注连接结构的主要尺寸;
3.说明你的方案如何解决膨胀螺丝与连接部件之间的误差问题;

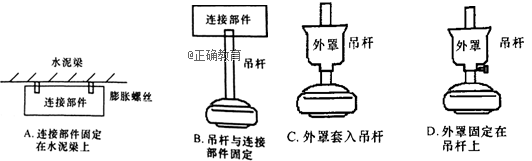

4.通过连接部件,将吊扇安装在梁上,其环节有:
www.xiangpi.com
正确流程为(选填“①ACBD;②ACDB;③ABCD”相应的序号) ;外罩固定在吊杆上,可选用的连接件是(选填“①紧定螺钉、②铆钉”相应的序号)。

收藏 纠错 题号:8649985 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

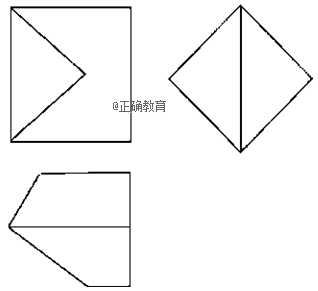

请补全三视图中所缺的三条图线:
www.xiangpi.com

收藏 纠错 题号:8650009 题型: 日期: 试题难度:中等 组卷:2次

来源:浙江省宁波诺丁汉大学附中2017-2018学年高二下学期期中考试通用技术试卷

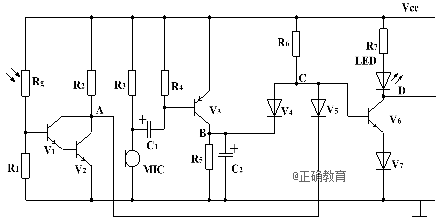

小胡想在家门口安装一只声控灯,晚上有声音时灯亮,白天有、无声音均不亮。他设计了如下图所示的电路,各元件参数可根据实际情况调整和选用,以达到设计要求,根据电路图回答以下各题(Vcc=6V)。
1.白天走廊上有光时,A点电位为电位;当有人来时,走廊上有声,声敏传感器MIC的电阻值大小发生变化,则B点电位为电位;晚上有声音时,C点电位为电位(以上各空均从“①高”、“ ②低”中选填一项,填序号)。
2.根据电路功能分析,此电路中C点电位与A、B两点电位构成了的逻辑关系是门电路(从“① 与;②或;③与非;④或非”中选一个,填序号)。
3.小明在上面电路中采用的发光二极管(LED)不够亮,于是准备改造此电路,采用直流电磁继电器控制交流220V的节能灯,将原有的发光二极管作为继电器的工作指示灯。请在下图虚线框中将电路补画完整,继电器线圈由D点的输出电位控制。
www.xiangpi.comwww.xiangpi.com
